Construccion de una maqueta. Empecemos por el diseño

Antes de meterse en faena y empezar a utilizar las correspondientes herramientas y materiales, debemos pensar en una ubicación, forma y tamaño de la maqueta, es cuando a partir de ahí nos pondremos manos a la obra, no olvidemos que una vez cortada la madera, realizadas las piezas y pegadas estas los errores no tendrán fácil solución, pero si logramos encauzar correctamente nuestro proyecto y desde el principio conseguimos avanzar sin no demasiadas complicaciones cada vez nos será mas fácil lograr una estructura adecuada y muy aproximada a nuestras pretensiones.

Cualquier maqueta de modelismo ferroviario que se realice a conciencia o   con un mínimo de criterio debe tener seguridad en el funcionamiento de los distintos elementos de que consta como pueden ser cambios de agujas, señalización, puentes giratorios, ocupación de vía, etc.. y por supuesto la perfecta circulación de trenes, si no es así nuestra maqueta nos producirá rabia y frustración, dejando de ser automáticamente la joya o la maravilla con la que habíamos soñado.

Parto, de una información que me ha resultado interesante para lo que he pensado realizar, en este caso se trata de una zona de maniobras, carga y descarga de mineral y en el que hay recorridos, predominara el ferrocarril de vía estrecha pero dicha maqueta será cruzada o atravesada por ferrocarriles de vía normal tramos de vía doble y cuya normativa va a ser la que establece la revista Maquetren en sus módulos. También quiero representar un tramo de una zona portuaria de carga y descarga de mineral.

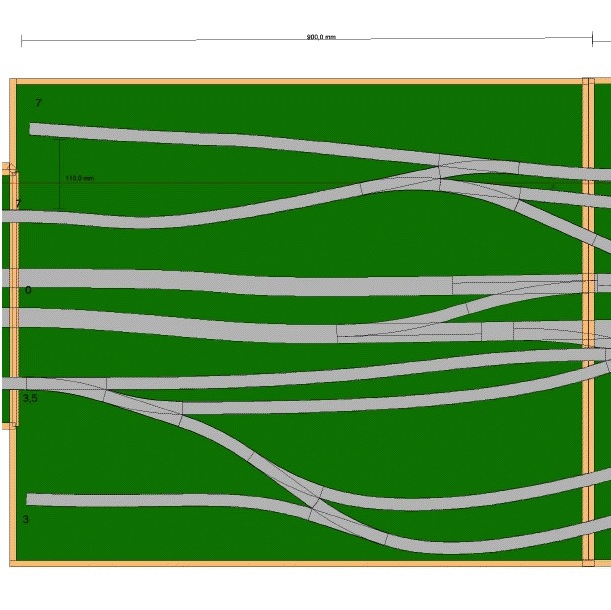

Diseño el circuito que tendra esta instalación ferroviaria a escala, la cual va a tener una estructura lineal en distintos niveles. Dicha estructura en madera de contrachapado de 1 cm de espesor constara en principio de cuatro módulos dos centrales de 90 cm x 75 cm y dos en los extremos (Este y Oeste) cuyas medidas serán de 92 cm x 40 cm, es decir, estos módulos de los extremos estarán preparados con la normativa Maquetren.

Alfonso Jaraiz
